Formule pentru calculul iluminatului LED în birouri open space

Determinarea numărului exact de corpuri de iluminat LED în birourile open space necesită aplicarea unor formule fotometrice specializate, care iau în considerare geometria spațiului, coeficienții de reflexie ai suprafețelor și cerințele specifice de iluminare a posturilor de lucru. Proiectarea profesională a iluminatului de birou se bazează pe calcule matematice precise pentru a îndeplini cerințele normative, menținând în același timp eficiența energetică optimă.

Formula principală de calcul utilizează metoda fluxului luminos: N = (E × A) ÷ (Φ × η × CU × MF), unde N este numărul de corpuri necesare, E reprezintă iluminarea dorită în lux, A este suprafața încăperii, Φ este fluxul luminos al unui corp în lumeni, η este eficiența corpului de iluminat, CU este coeficientul de utilizare, iar MF este factorul de menținere.

Tehnologiile LED moderne necesită corecții suplimentare pentru limitarea UGR, uniformitatea iluminării și integrarea cu lumina naturală provenită de la ferestre, ceea ce face ca aceste calcule să fie mai complexe decât abordările tradiționale.

Coefficientii principali și valorile lor

Coeficientul de utilizare (CU) este parametrul cel mai critic, deoarece determină ce parte din fluxul luminos total al corpurilor de iluminat ajunge efectiv pe planul de lucru. Acest coeficient depinde de geometria încăperii, proprietățile de reflexie ale suprafețelor și tipul sistemului optic.

Valori tipice ale coeficienților:

• Coeficient de utilizare (CU): 0.4-0.8, în funcție de geometrie și reflexii
• Factor de menținere (MF): 0.8-0.9 pentru sistemele LED bine întreținute
• Reflexia tavanului: 70-80% pentru suprafețe albe și deschise
• Reflexia pereților: 50-70% pentru materiale tipice de birou
• Reflexia podelei: 20-30% pentru finisaje standard

Indicele încăperii (K) se calculează cu formula: K = (L × W) ÷ [H × (L + W)], unde L și W sunt lungimea și lățimea, iar H este înălțimea efectivă dintre panourile LED și planul de lucru.

Calcul practic și corecții

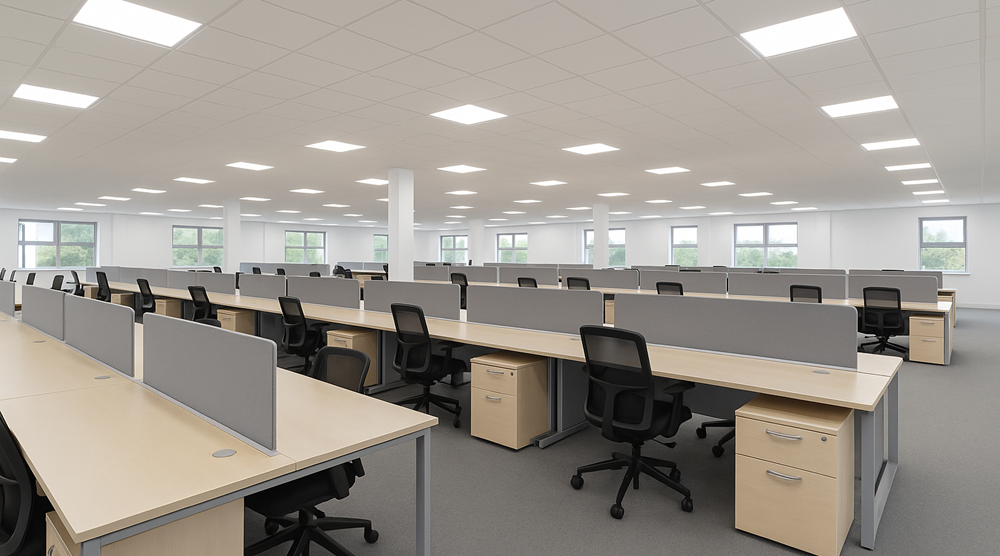

Pentru un birou open space tipic de 100 m², cu o înălțime a tavanului de 2.8 m și o cerință de iluminare de 500 lx, calculul de bază oferă un număr orientativ de corpuri, care trebuie corectat în funcție de condițiile specifice.

Pașii pentru calculul detaliat:

• Determinarea înălțimii efective de lucru: de obicei 2.2-2.5 m de la podea
• Calcularea indicelui încăperii pentru stabilirea CU din tabele
• Aplicarea corecțiilor pentru limitările UGR – reducere de 10-20% în cazul cerințelor stricte
• Luarea în considerare a luminii naturale – reducere de până la 30% în zonele lângă ferestre
• Verificarea uniformității – raport maxim 3:1 între iluminarea maximă și minimă

Profilurile LED cu distribuție liniară necesită formule modificate care iau în calcul lungimea liniilor și distanțele dintre ele.

Senzorii inteligenți permit gestionarea dinamică a iluminatului, ceea ce poate reduce numărul de corpuri necesare atunci când spațiul este zonificat corect.

Instrumentele software specializate precum DIALux și Relux oferă calcule precise cu modelare 3D, însă formulele de bază rămân valabile pentru evaluări preliminare și estimări bugetare.

Verificarea finală include obligatoriu calculul UGR din punctele de vizualizare caracteristice ale biroului, garantând respectarea limitei UGR ≤ 19 pentru condiții confortabile de lucru pe termen lung.
